موورهای شانه ای متداول ممکن است نیروی خود را از تراکتور تأمین کنند و یا خودگردان باشند. علاوه بر این انواعی از موورهای کوچک وجود دارند که نیروی آنها از طریق تیلر تأمین مي شود.
موور شانه ای
موورهای شانه ای متداول ممکن است نیروی خود را از تراکتور تأمین کنند و یا خودگردان باشند. علاوه بر این انواعی از موورهای کوچک وجود دارند که نیروی آنها از طریق تیلر تأمین مي شود.
البته در حال حاضر متداول ترین نوع موور شانه ای مورد استفاده نوع سوار در پشت تراکتور مي باشد،
انواع موور شانه اي: موور تيلري-موور خودگردان-موور پشت تراكتوري
به طور کلی اصول درو در موورهای شانه ای مطابق با عملکرد قیچی است با این تفاوت که در این نوع موورها یک لبه قیچی (تیغه) متحرک و لبه دیگر قیچی (انگشتی) ثابت است.
موقعيت انگشتي و تيغه در موور شانه اي
تیغه های ذوزنقه ای شکل با حرکت رفت و برگشت خود مقابل انگشتی ها، محصول را مي برند. برای تنظیم فاصلۀ عمودی تیغه و صفحه یا تیغه انگشتی، قطعات فلزی به نام گیره یا نگهدارنده تیغه در چند نقطۀ مختلف با فواصل مساوی، روی تنه پیچ شده اند و از لقی عمودی مجموعۀ تیغه ها جلوگیری مي کنند.
پشت بند موور شانه ای
تیغه ها روی یک نوار فلزی به نام پشت بند پرچ شده اند و همراه با انگشتی ها، کفش های داخلی و خارجی، تنه، گیره و تخته ردیف ساز، مجموعاً شانۀ برش را تشکیل مي دهند.
مجموعه شانه برش روی دو کفش داخلی و خارجی حمل مي شوند.
کفشی که به تراکتور نزدیک است کفش داخلی و دیگری که دورتر از تراکتور است کفش خارجی نامیده مي شود. در زیر کفش قطعه ای به نام پاشنه یا کفشک قرار دارد که از آن برای تنظیم ارتفاع برش استفاده مي شود.
اجزاي شانه برش، موور شانه ای
میلۀ جداکننده که در جلوی کفش داخلی قرار دارد عامل هدایت علوفه به طرف دستگاه برش مي باشد.
تخته ای چوبی به نام تخته ردیف ساز به عقب کفش خارجی متصل بوده و علوفۀ بریده شده را به طرف تراکتور هدایت مي کند.
به انتهای تختۀ ردیف ساز میله ای چوبی است به نام چوب ردیف ساز متصل است و از بیرون افتادن ساقه های بلند جلوگیری مي کند.
تیغه ها دارای انواع مختلفی از قبیل لبۀ صاف، روآج دار و زیرآج دار مي باشند از تیغه های لبه صاف برای درو کردن علوفۀ نرم مانند سویا علوفه ای، شبدر و اسپرس استفاده مي شود. از تیغه های رو آج دار و زير آج دار، برای دروک ردن محصولات خشبی و نیمه خشبی چون غلات ويونجه استفاده مي شود.
انواع تيغه موور شانه اي
تیغه ها فقط یک لبه برش را تشکیل مي دهند، لبه دیگر را صفحه (تیغه) انگشتی تشکیل مي دهد. از وظایف دیگر انگشتی مي توان دسته بندی علوفه برای برش و محافظت از تیغه را نام برد. سرپوش انگشتی ها مانع خوابیدن ساقه ها بر روی انگشتی مي شود.
انواع رايج انگشتي تیغه موور شانه ای
نیروی مورد نیاز شانه توسط محور انتقال نیروی تراکتور تأمین مي گردد و توسط واحد انتقال قدرت موور به شانه برش مي رسد. در واحد انتقال قدرت یک قطعه چوبی به نام چلاق دست وجود دارد که یک سر آن بر روی صفحۀ خارج از مرکز و سر دیگر آن بر روی واحد برش نصب شده است.
تصویر قطعه چوبی در واحد انتقال قدرت موور شانه ای (چلاق دست)
توسط این قطعه و محل خارج از مرکز آن روی صفحۀ دوار حرکت دورانی محور انتقال نیرو به حرکت رفت و برگشتی تیغه تبدیل مي شود.
تبديل حرکت دوراني به حركت رفت و برگشتي در موور شانه ای
حرکت رفت و برگشت تیغه ها باعث چیده شدن علوفه گشته، علوفۀ چیده شده در پشت دستگاه روی زمین رها مي شود. علوفۀ چیده شده توسط تختۀ ردیف ساز به سمت پشت تراکتور هدایت مي شود. در نتیجه محل حرکت چرخ های تراکتور برای حرکت در حین برداشت ردیف بعدی مشخص خواهد شد.
در موورهاي مدرن از سيستم محرك ارتعاشي (مكانیکي هيدرولیكي) براي تبديل حركت دوراني به حركت رفت و برگشتي استفاده مي شود.
موور شانه اي با سيستم محرك ارتعاشي

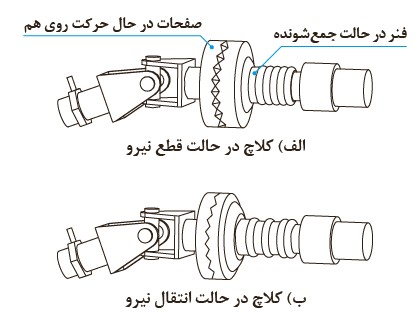

در بعضی از موورهای شانه ای نوعی کلاچ ایمنی بین محور انتقال توان موور و تسمه و چرخ تسمه یا جعبه دنده محرک تیغه به کار مي رود. کار کلاچ ایمنی این است که چنانچه در داخل شانه برش مانع سختی گیر کرد کلاچ حرکت تیغه را متوقف کند که قطعات شانه آسیب نبینند. عمل کردن کلاچ ایمنی توام با صدای تق و تق است به همین علت به کلاچ جغجغه ای معروف شده است.
كلاچ جغجغه اي در موور شانه ای
