آشنايي با گاوآهن قلمي(چيزل) و زير شكن(سابسويلر)

گاوآهن هایی هستند که زمین را می شکافند، اما خاک را بر نمی گردانند. گاوآهن قلمی(چیزل یا اسکنه ای) و زيرشكن، نمونه هایی از این نوع گاوآهن ها می باشند.

گاوآهن قلمي (چيزل پيلر)

از گاوآهن هاي قلمي براي شخم هاي نسبتاً عميق (حدود 45 سانتيمتر) به خصوص در ديم زارها و يا براي خاكورزي پوشش دار استفاده مي شود.

عامل خاكورز در اين گاوآهن ها شاخه ها مي باشند. هر گاوآهن چيزل معمولاً داراي 2 تا 3 رديف شاخه است. شاخه ها به صورت زيگزاگ به شاسي متصل مي شوند تا بقاياي گياهي بدون مانع از بين آنها عبور كند. معمولاً به ازاي هر 30 سانتيمتر عرض كار، يك شاخه در نظر گرفته مي شود.

گاوآهن قلمي چيزل

هر شاخه به نوبه خود از ساقه، تيغه و قطعات اتصال به شاسي تشكيل شده است. شاخه ها ممكن است از نوع نيمه ثابت يا فنردار باشند. نوع فنردار را مي توان در زمين هاي پر مانع به كاربرد زيرا وجود فنر علاوه بر اینکه کی نوع سیستم ایمنی است، باعث ارتعاش هايي در شاخه مي شود كه به شكستن خاك كمك مي كند.

به انتهاي پاييني هر ساقه، تيغه متصل شده است كه عمل خاكورزي را انجام مي دهند. تيغه به اشكال مختلف ساخته مي شود. از تيغه هاي نوك تيز و باريك براي نفوذ به عمق بيشتر و از تيغه هاي پهن براي كار در عمق كمتر و شرايطي كه بقاياي گياهي در خاك زياد است، استفاده مي شود.

گاوآهن قلمي چيزل

توجه: نيروي لازم براي كشيدن اين گاوآهن در مقايسه با گاوآهن برگردان دار با عرض كار تقريباً نصف و سرعت پيشروي تقريباً دو برابر مي باشد.

زيرشكن

زيرشكن نوعی گاوآهن قلمی است اما با ابعاد بزرگتر و شاخه هاي ثابت(غيرفنري) که مي توان از آن براي شخم در عمق هاي 50 تا 90 سانتيمتر استفاده كرد.

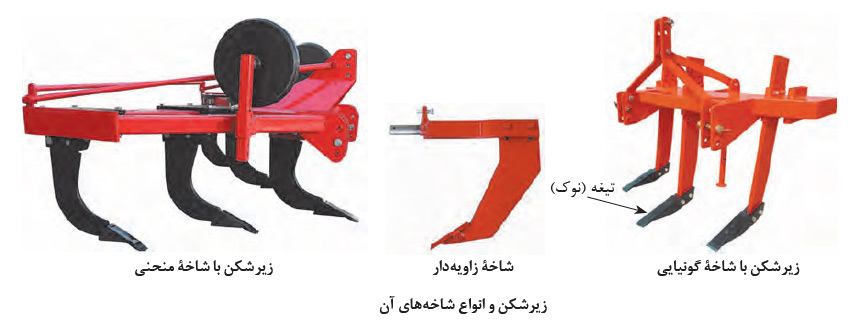

زیرشکن و انواع شاخه هاي آن

زیرشکن ها عمدتاً برای شکستن لایه های غیرقابل نفوذ خاک (در پا یین تر از عمق کار ادوات معمول خاکورزی)، نفوذ ریشه به اعماق خاک به منظور بهتر شدن نفوذ آب در خاک و زهکشی هر چند سال يکبار به كار می روند. علاوه بر شكستن لايه سخت خاك می توان با اضافه كردن منضماتی به زيرشكن از آن براي زهكشي و كابل گذاري نيز استفاده کرد.

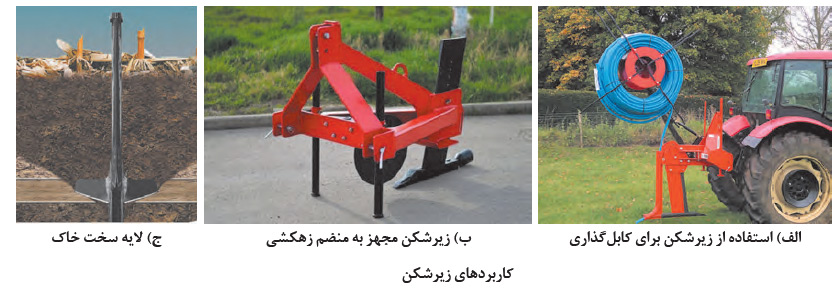

كاربرد هاي زيرشكن
